Projekti sai alkunsa tarpeesta ohjata tietonetta: musiikintoistoa ja videopätkien katselua kaukosäätimellä.
Tämän projektin tein siis wanhoina hyvinä aikoina, kun saatavilla ei ollut vielä kaupallisia tuotteita kyseiseen tarkoitukseen.
Alkuperäinen kytkentäkaavio oli Mikrobitin lehdessä, mutta kyseisessä mallissa oli yksi ongelma. Se käytti virtalähteenä 9v patteria joka kului ajassa X loppuun regulaattorin tyhjäkäyntivirran takia, vaikka vastaanotin ei ollutkaan käytössä.
Internettiä selatessani huomasin, että on myös mahdollista ottaa laitteen tarvitsema käyttöjännite suoraan sarjaportista. Niimpä rakensin kyseisen version laitteesta.
Kytkennästä hyvin kompaktin tekee Tsop1736 - IR-moduli jossa on samassa infrapunavastaanotin ja kaistanpäästösuodin 36khz taajuudelle jota kaukosäätimet yleensä käyttävät. Moduli lähettää sarjamuotoista dataa, jonka voi vastaanottaa sellaisenaan tietokoneen sarjaporttiin käyttämällä esim. IRAssistan-ohjelmaa.
Tämän kytkennän avulla voit siis käyttää mitä tahansa kodin normaalia infrapunakaukosäädintä tietokoneesi ohjaamiseen.

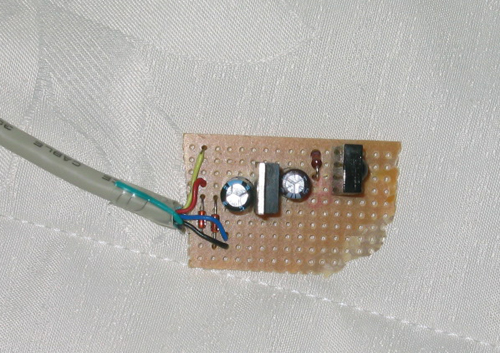

Kuva1: Ensimmäinen prototyyppi infrapunavastaanottimesta. IR-moduli kiinteästi piirilevyllä.

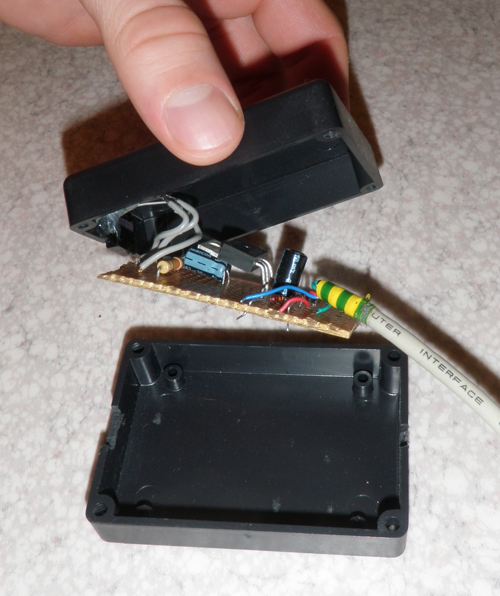

Kuva2: Lopullinen versio, missä IR-moduli on kuumaliimalla kiinni kotelossa.

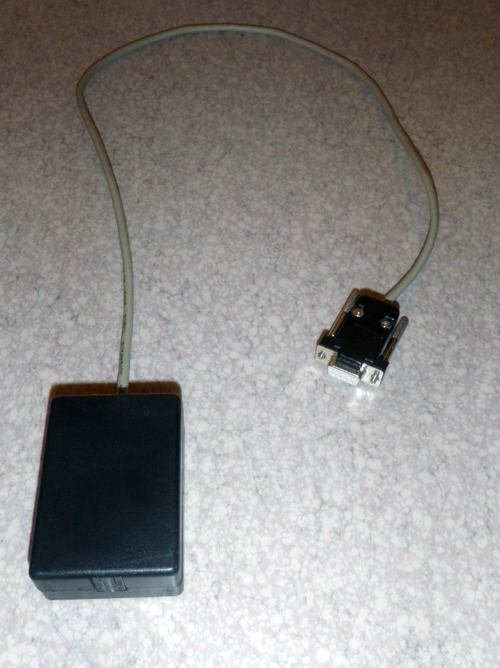

Kuva3: IR-vastaanotin kokonaisuudessaan.

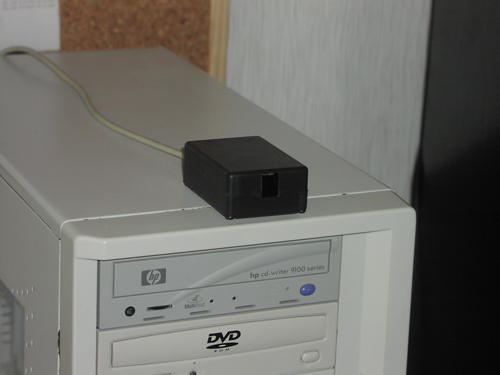

Kuva4: Vastaanotin on kaksipuolisella teipillä kiinni PC:n päällä.

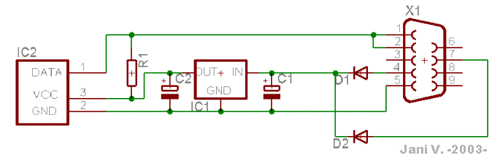

Kuva5: Kytkentäkaavio infrapunavastaanottimeen.
| Merkki | Kuvaus | Arvo |
|---|---|---|
| IC1 | Jänniteregulaattori 5V | LM7805 tai vastaava |
| IC2 | IR-vastaanotin moduli | TSOP 1736 tai PIC26043 |
| R1 | Vastus | 4,7 KOhm |
| C1 | Elektrolyyttikondesaattori | 100 uF |
| C2 | Elektrolyyttikondesaattori | 47 uF |
| D1, D2 | Diodi | 1N4148 |
| X1 | 9-Pin D-liitin sarjaporttiin | Naaras |
| 4-napaista johtoa tarpeen mukaan | Tarpeen mukaan | |
| Nauhakuparoitua reikälevyä | Tarpeen mukaan |

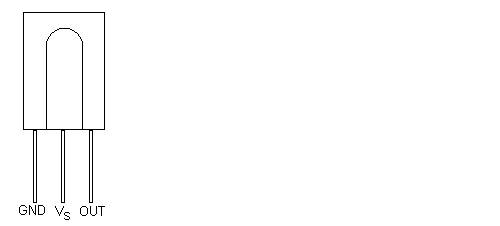

Kuva6: IR-modulin pin-järjestys.
Käyttäessäsi IRAssistant-ohjelmaa, tarvitset myös General Burst-ajurin kyseiselle laitteelle.
