RGB-tunnelmavalo ledeillä

Laitteen rakensin oppimisprojektina samalla, kun opiskelin Atmelin-mikroprosessorien käyttöä elektroniikassa. Toimintaperiaate on yksinkertainen. Mikroprosessorilta syötetään 3 ledille PWM-pulssia vuorotellen transistorien kautta. Jokainen ledi kirkastuu ja himmenee vuorollaa, mutta siten, että aina samaan aikaan 2 ledia sekoittavat värinsä. Näin saadaan aikaan RGB-värit.

Mikroprosessorina laitteessa on Atmelin ATTINY2313 joka on asetettu käyttämään sisäistä 1mhz kidettään.

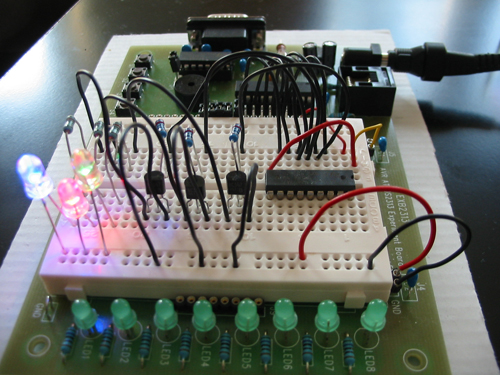

Kuva1: Prototyyppi kasattuna kehitysalustalle.

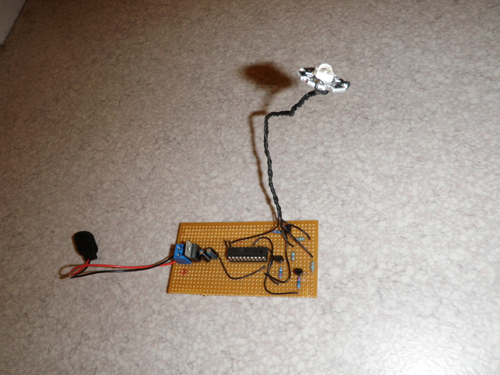

Kuva2: Valmis laite kasattuna kytkentälevylle. Samalla vaihdoin 3 erillisen ledin tilalle yhden RGB-ledin.

Yksinkertainen projekti, mutta mielenkiintoinen toteuttaa.
