Kotiteatterikaiuttimeni sijaitsevat 90 astetta vastapäivään tietokoneesta. Tietokoneella istuessa ja musiikkia kuunnellessa kaikki ääni siis kuuluu vain vasemman korvan puolelta. Tästä syystä olin jo pitkään halunnut tietokonekäyttöön pienet monitorit joilla ääni tulisi stereo-äänen kannalta oikeasta suunnasta.
DVD-Plazalla seurailin porukan rakennusprojekteja joissa he käyttivät Tangbandin W4 laajakaista-elementtiä. Kyseessä on siis koko äänialueen toistava, hyvin edullinen elementti jonka voi kytkeä suoraan vahvistimeen ilman erillisiä jakosuotimia. Tästä sain idean käyttää kyseistä elementtiä myös omassa projektissani.
Netissä olin nähnyt jollain kaiutinvalmistajalla ns. "zebraano-kuvioinnilla" olevia kaiuttimia jotka olivat komean näköiset. Päätin matkia idean kaiuttimien ulkonäköön ja toteuttaa omat kaiuttimeni vastaavalla ulkonäöllä käyttäen materiaalina 24mm paksua vaneria.
Tutkittuani muiden projekteja ja simuloitua hieman taajuusvasteita, päädyin 4 litran bassoreflexi-koteloon virityksen ollessa 67hz taajuudella. Reflexi-putken toteutin kiinteästi suoraan kaiuttimeen, mikä oli mahdollista johtuen kotelon valmistustavasta.

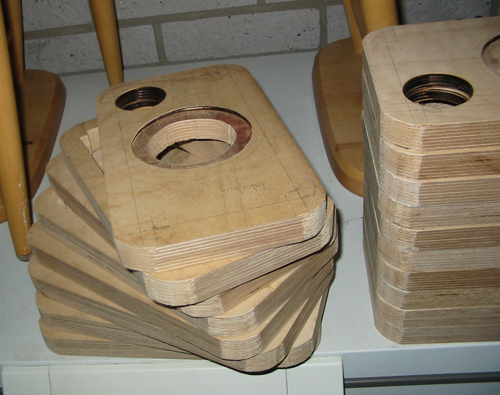

Kuva1: Levyt sahattuina ja kulmat karkeasti pyöristettynä.
Kuva2: Levyjen mallailua.

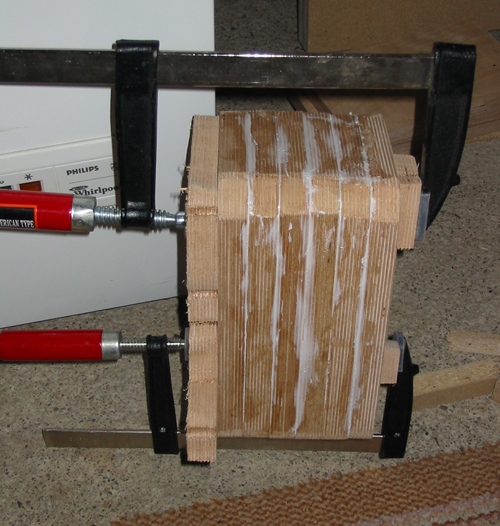

Kuva3: Levyt liimauksessa. Liimaukseen käytin Kiilto-puuliimaa.

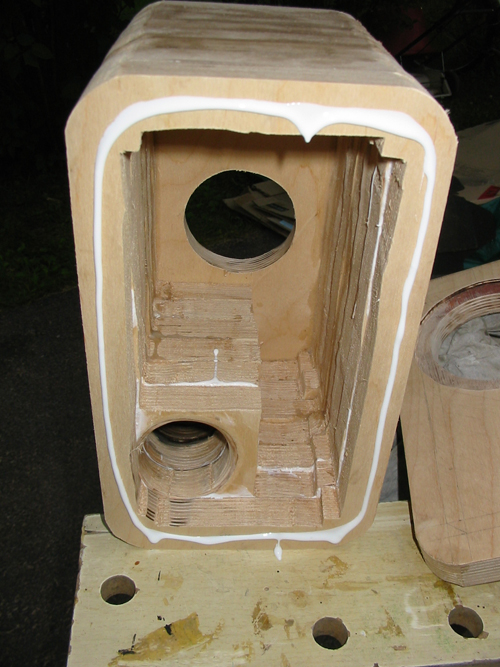

Kuva4: Kuvasta näkyy havainnollisesti miltä kotelo näyttää sisäpuolelta ja kuinka reflexi-putki on toteutettu.

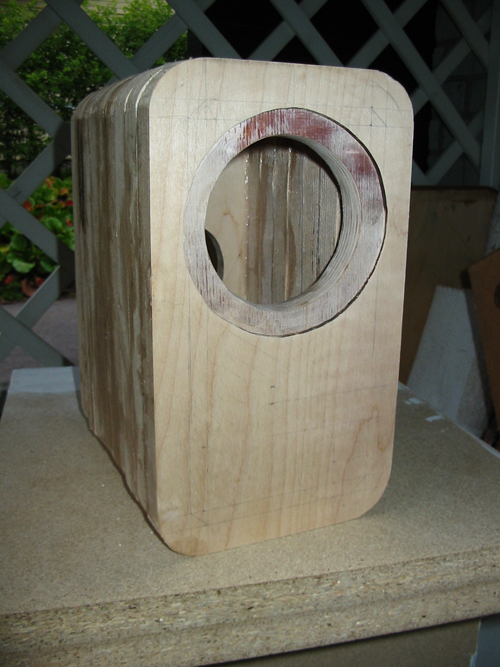

Kuva5: Kotelo liimattuna kasaan ilman pintakäsittelyä.

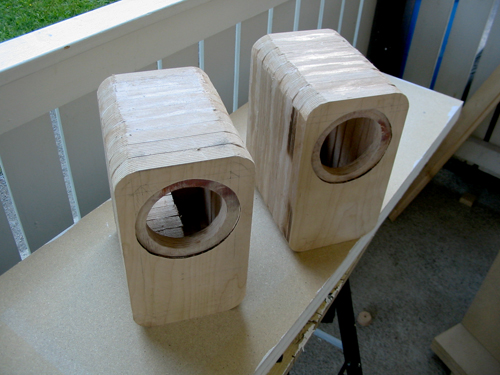

Kuva6: Kumpikin kotelo kasassa, ilman hiontaa.

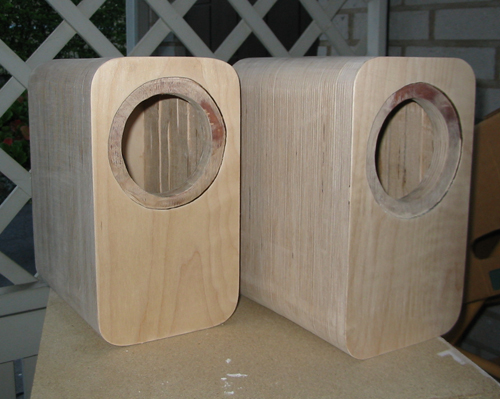

Kuva7: Kotelot viimeistelyhionnan jälkeen.

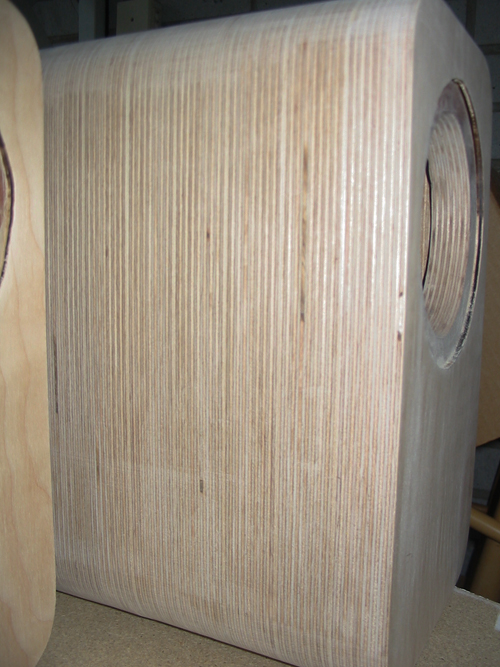

Kuva8: Zebraano-pinta ennen lakkausta.

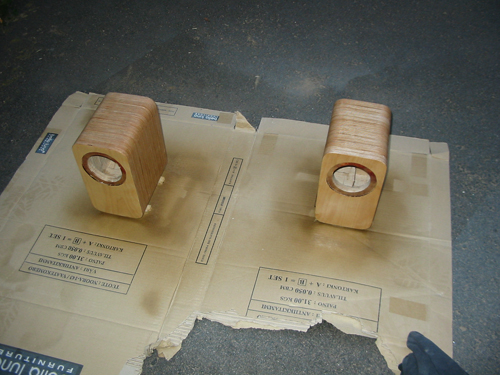

Kuva9: Ensimmäinen kerros lakkaa.

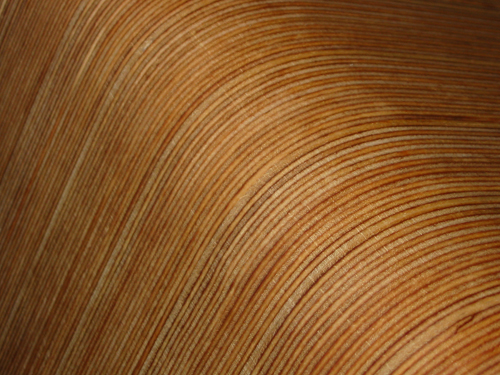

Kuva10: Lähikuva kuvioinnista lakkauksen jälkeen.

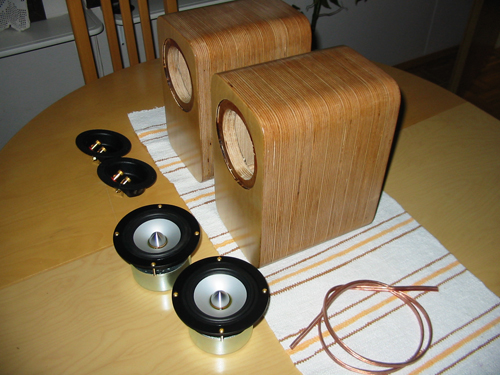

Kuva11: Kotelot valmiina sähköisten osien asennukseen.
Kuva12: Tiivisteet elementin alle. Elementin upotuksissa havaittavissa hieman rosoja johtuen vapaalla kädellä suorittamastani jyrsinnästä.

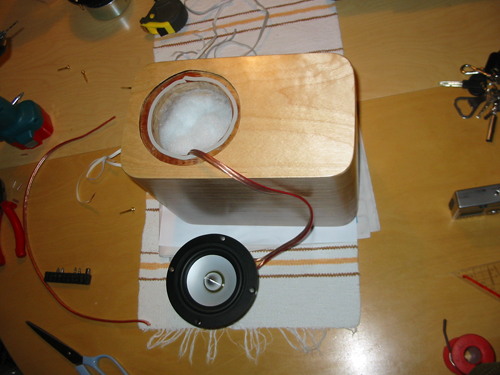

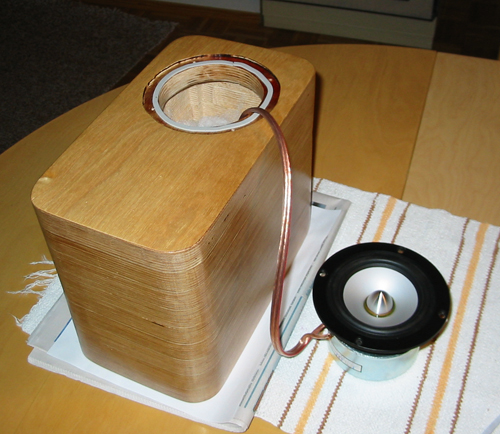

Kuva13: Elementti valmiina ruuvattavaksi paikalleen.

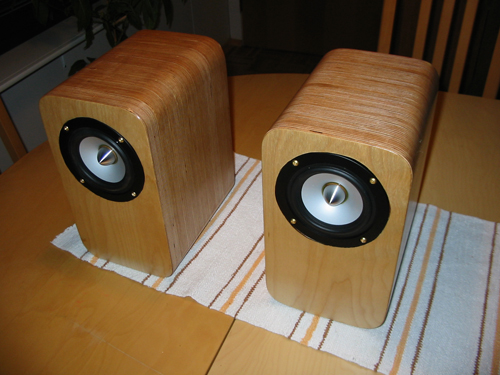

Kuva14: Kaiutinelementit kiinni koteloissa.

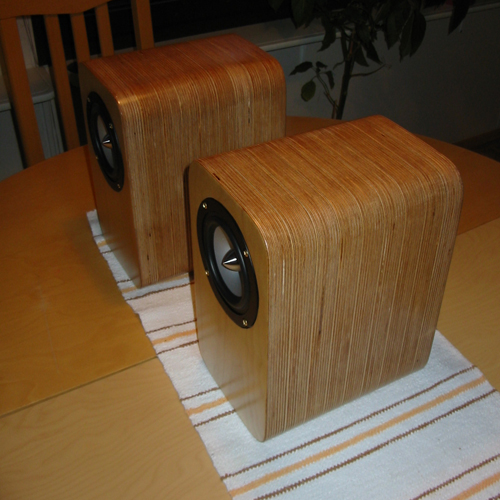

Kuva15: Valmiit kaiuttimet.

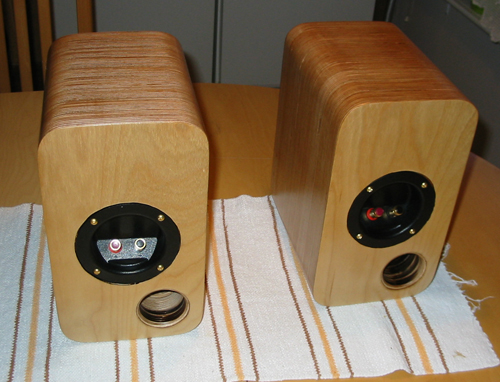

Kuva16: Kaiuttimet takaa.

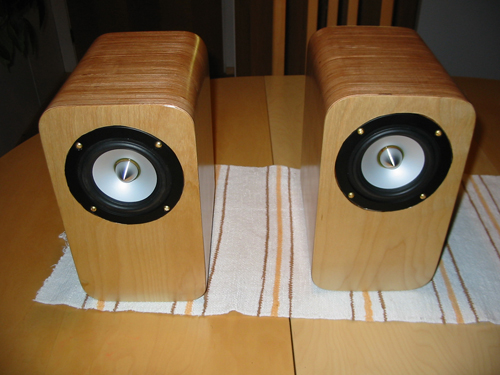

Kuva17: Kaiuttimet edestä.

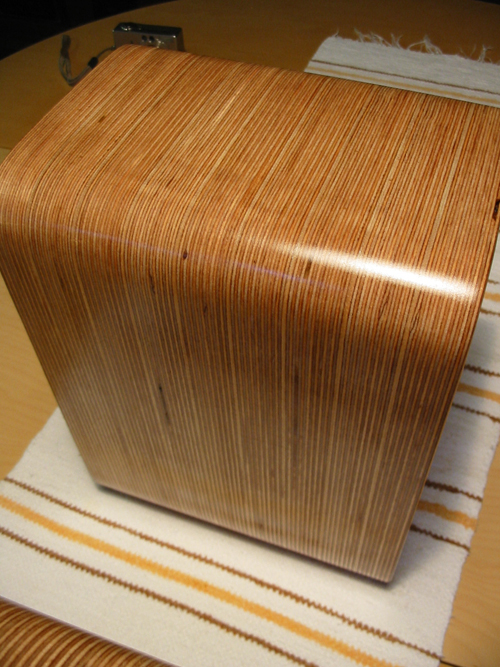

Kuva18: Zebraano-pinta.

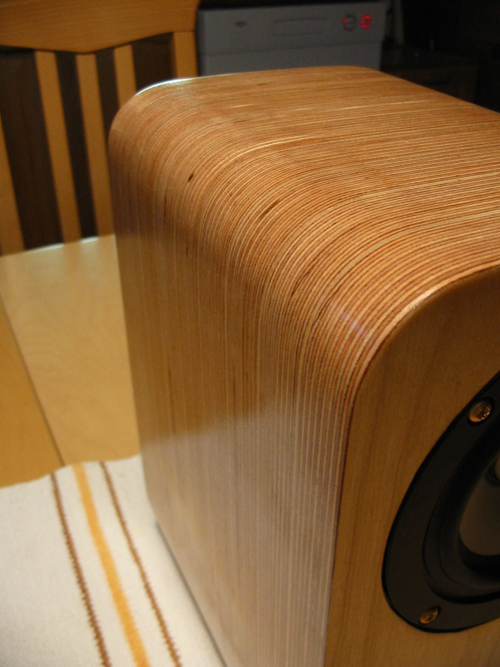

Kuva19: Lähikuvaa kaiuttimesta.

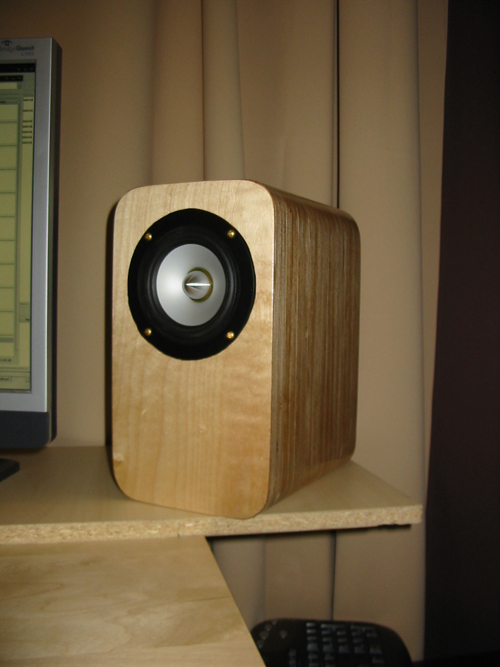

Kuva20: Kaiutin loppusijoituspaikallaan.
Kaiuttimista tuli yllättävän hyvänkuuloiset, joskin hieman terävät ääneltään johtuen elementtien 8khz alueella olevasta korostumasta. Kaiuttimien ääni pyöristyi hieman sisäänajon jälkeen mikä sai musiikin kuulostamaan hivenen paremmalta.
Kokonaisuudessaan projekti oli erittäin onnistunut. Rahaa materiaaleihin meni n. 100e sisältäen elementit ja terminaalit. Työtunteja tekemiseen meni melkoisesti johtuen kotelon kasaamistavasta ja siitä aiheutuneesta työstä. Käytännössä 3 viikon ajan, 4-5 päivää viikossa tein kaiuttimia 4-5h iltaisin.
