Projekti lähti liikenteeseen siitä, että pitkän aikaa minulla oli ollut tarve tietyntyyppiselle tv-tasolle johon hifi-laitteeni mahtuisivat.
Valitettavasti kaikki haluamani tasot maksoivat valmiina vähintään 500 eurosta ylöspäin joten päätin säästää ja tehdä itse.
Alusta lähtien minulla oli selkeä kuva mielessäni millainen tv-tasosta tulisi ja niimpä teinkin alustavan suunnitelman 3D-mallin.

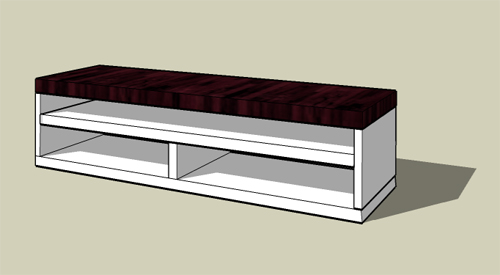

Kuva1: 3D-malli
Kuva2: Materiaalit siistissä kaaoksessa projektin alussa.

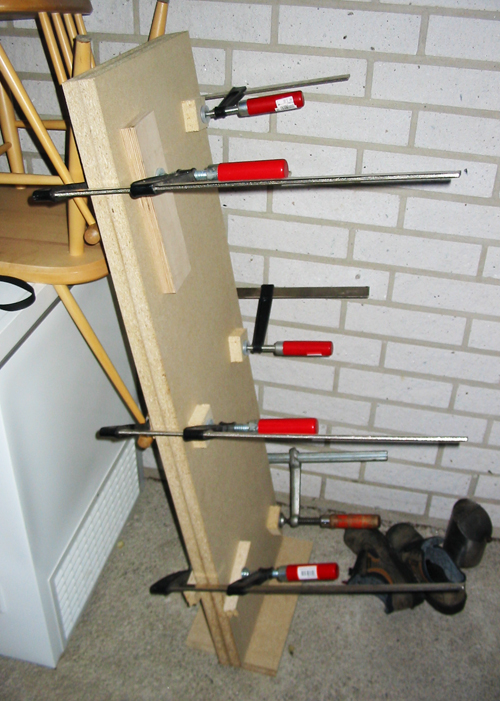

Kuva3: Levyt liimauksessa halutun materiaalivahvuuden saavuttamiseksi. Liimaukseen käytin Cascolin polyuretaani-liimaa.

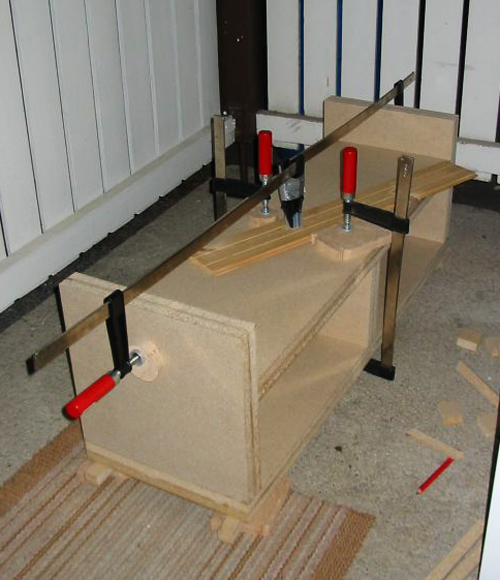

Kuva4: Taso liimautumassa kasaan. Puristuksen lisäksi käytin ruuveja niillä pinnoilla jotka ei jääneet näkyviin.

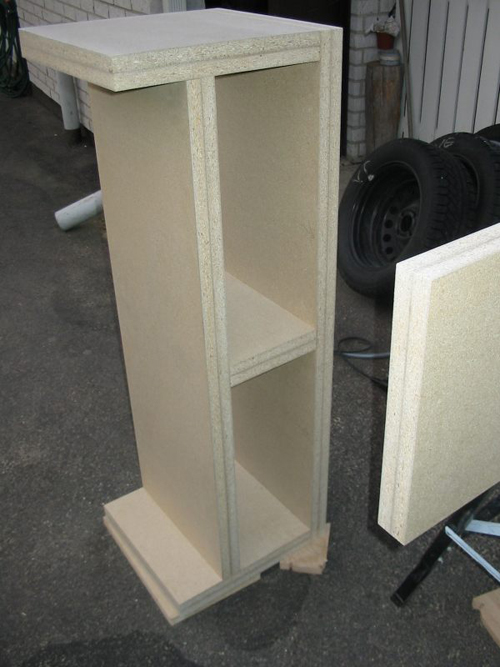

Kuva5: Liimattuna, valmiina paklattavaksi.

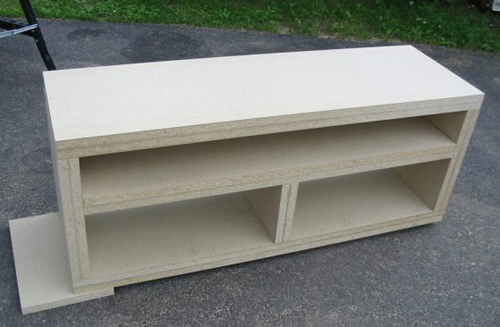

Kuva6: Osien mallailua paikalleen ennen pintakäsittelyjä.

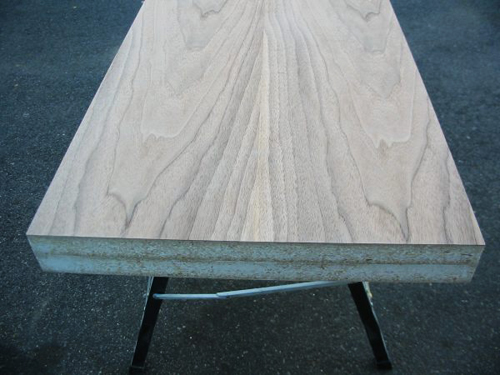

Kuva7: TV-tason kannen viilu paikoillaan. Koska tason leveys oli suurempi kuin viilun leveys, piti kaksi viilua sovittaa yhteen ja laittaa vierekkäin.

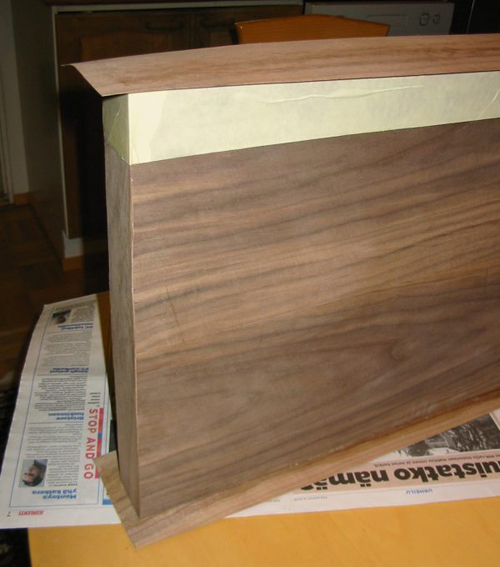

Kuva8: Viilut liimauksessa. Sivut piti suojata maalarinteipillä liimaroiskeiden ja valumien estämiseksi. Liimaukseen käytin kontaktiliimaa.

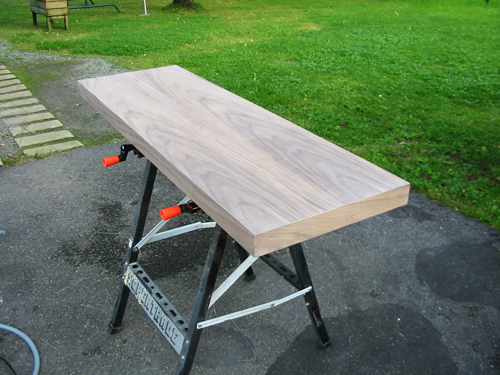

Kuva9: Kun kaikki viilut oli liimattu, leikkasin ylijäämät pois terävällä mattoveitsellä ja lopuksi hioin varovasti saumat näkymättömiin.

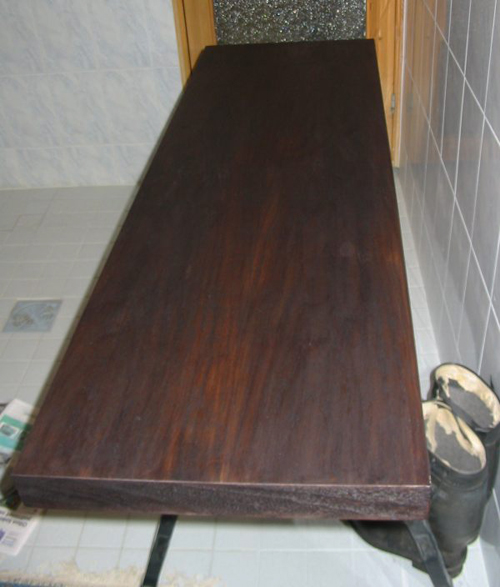

Kuva10: Viilun ensimmäinen pintakäsittely Osmon eebenpuu-sävytteisellä vahalla. Salama kuvatessa vääristi värejä.

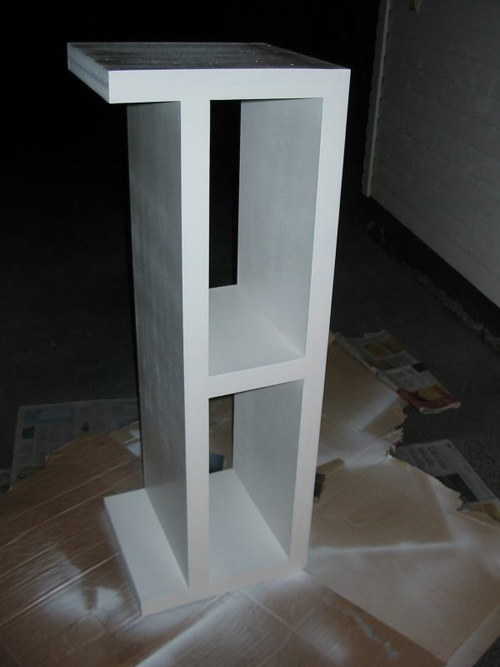

Kuva11: Tason alaosa saumat paklattuna ja ensimmäinen maalikerros maalattuna.

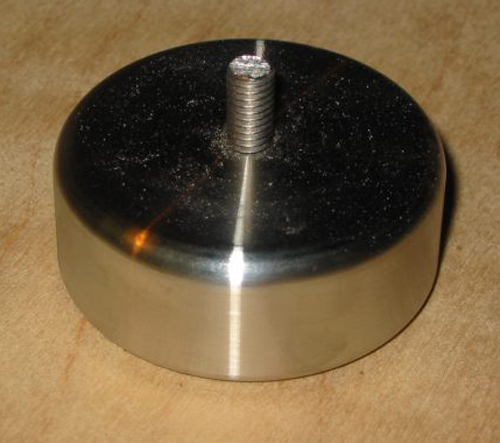

Kuva12: TV-tason alle tuli metallista sorvatut jalat jotka ruuvattiin tasossa oleviin 6mm iskumuttereihin.

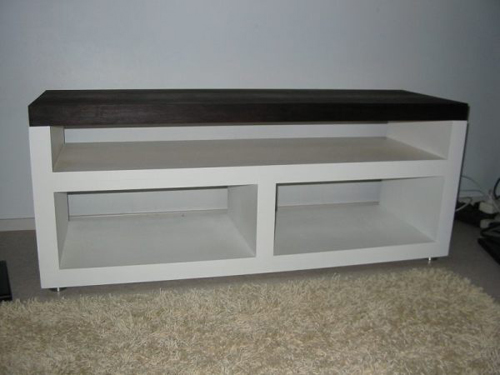

Kuva13: Valmis TV-taso tyhjillään opiskelijaboxissani.

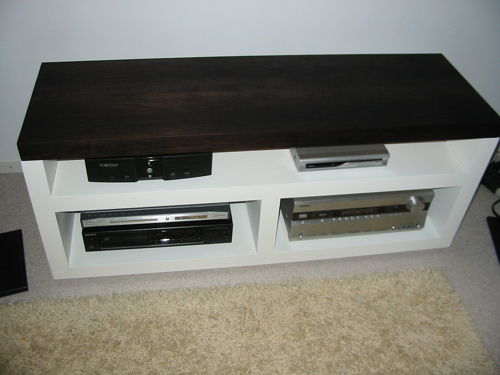

Kuva14: Hieman eri kuvakulma ja laitteet sisällä.

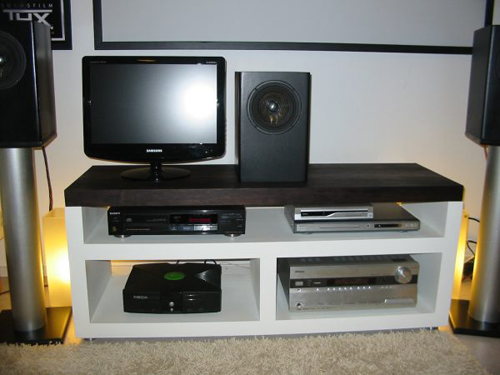

Kuva15: Lisää gearia paikoilleen ja laitteet vähän eri järjestykseen.

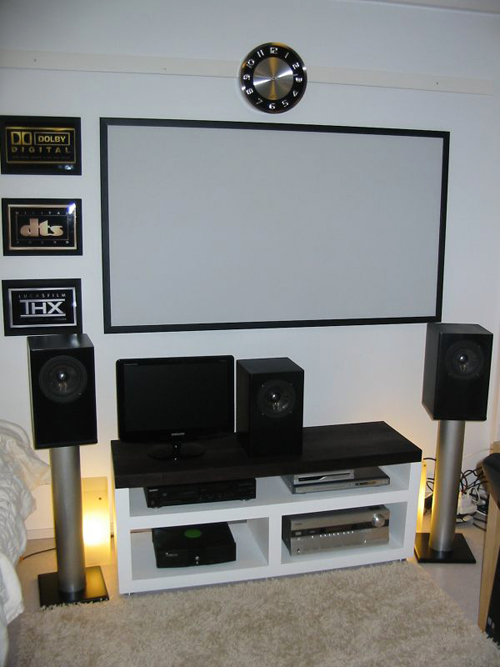

Kuva16: Kuva kotiteatterisetin etupäästä.
Kuvittelin, että tv-tason rakentaminen itse tulisi halvaksi, mutta tulihan tuolle hintaa pelkistä materiaaleista about 150e . Lisäksi meni kymmeniä tunteja työaikaa ja hermotkin totaalisesti pari kertaa, mutta sellaistahan se rakentaminen on. Toisaalta, pääsinhän huomattavasti
halvemmalla, kuin ostamalla kaupallisen tuotteen, sekä sain juuri oikeanlaisilla mitoilla olevan tason.
Lopputulokseen olen oikein tyytyväinen.
Materiaalina oli siis 25mm lastulevy jota oli tuplasti joka kohdassa 50mm ainevahvuuden saavuttamikseksi.
Jos nyt alkaisin suunnittelemaan projektia uudestaan niin toteuttaisin TV-tason kennorakenteella kevyemmän painon saavuttamiseksi. Tällä hetkellä taso painaan noin 100kg.
Runko on maalattu Empiren valkoisella öljypohjaisella kolhuja hyvin kestävällä maalilla. Tason kansi on päällystetty pähkinäpuuviilulla ja käsitelty Osmon eebenpuu-sävytteisellä vahalla.
