Rakentelin erillisellä subwoofer elementillä "subbarin" ja sille tarvitsin vahvistimen. Nettiä selattuani päädyin Mikko Esalan suunnittelemaan vahvistimeen joka käytti TDA7294-integroitua vahvistinpiiriä. Kytkennässä hyvänä puolena oli aktiivinen jakosuodin.
Tässä vaiheessa minulla ei vielä ollut omia piirilevyn syövytysvälineitä joten piirilevyn teetätin muualla.

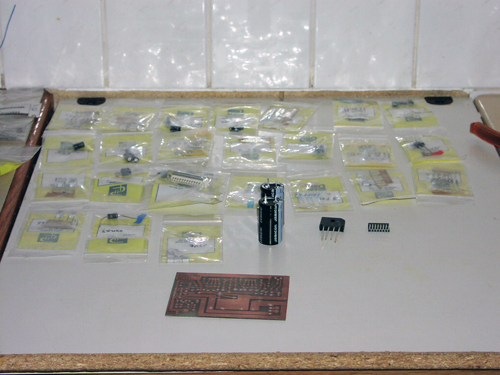

Kuva1: Komponentit leviteltynä pöydälle tarkistusta varten.

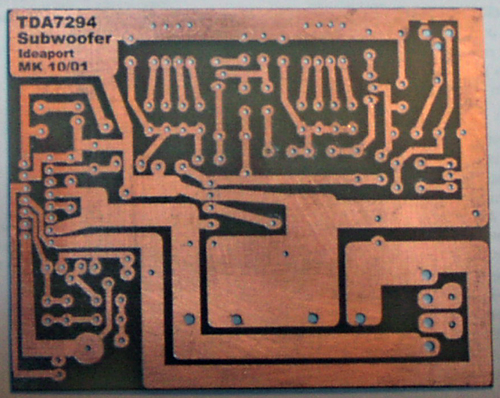

Kuva2: Ohjeen mukaan teetätetty piirilevy.

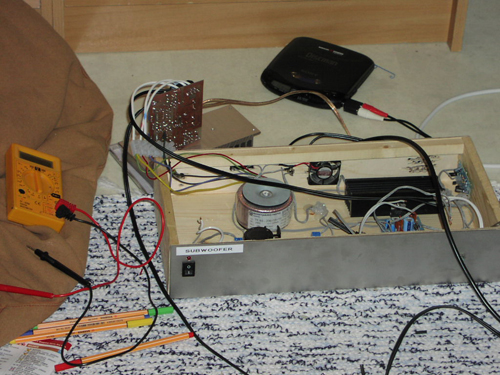

Kuva3: Perussähköturvallinen testiympäristö. Käytin testailuun aikaisemman vahvistinprojektini muuntajaa.

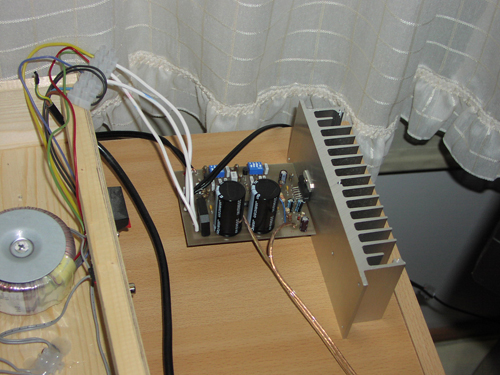

Kuva4: Testiympäristö siirretty "siistimmin" pöydälle.

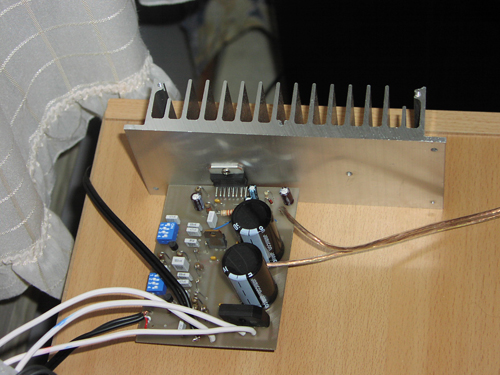

Kuva5: Vahvistin oli "väliaikaisesti" 3 vuotta pöydänkulmalla.

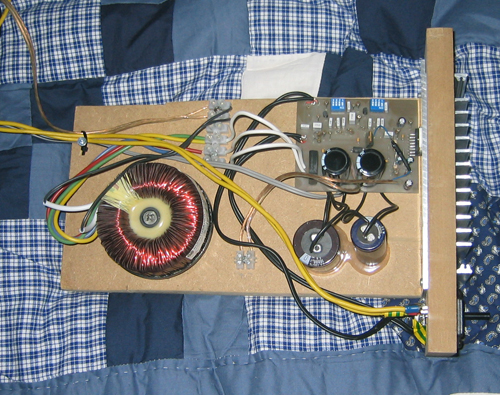

Kuva6: Aktiivisubbariprojektini myötä asensin vahvistimen kiinteälle alustalle.

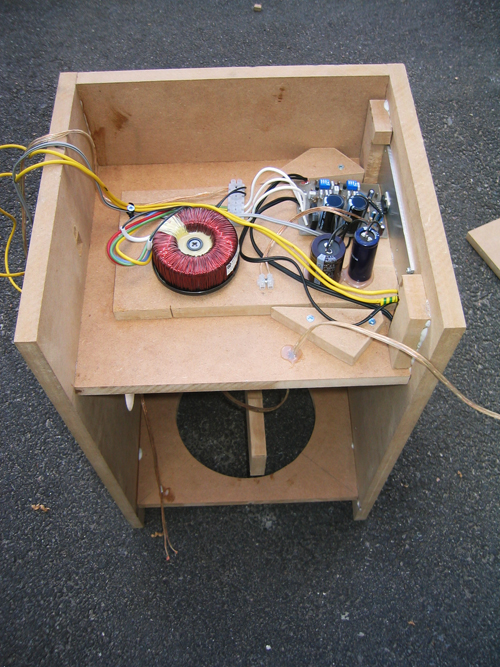

Kuva7: Vahvistinmoduli sijoitettuna subbarikotelon sisälle.

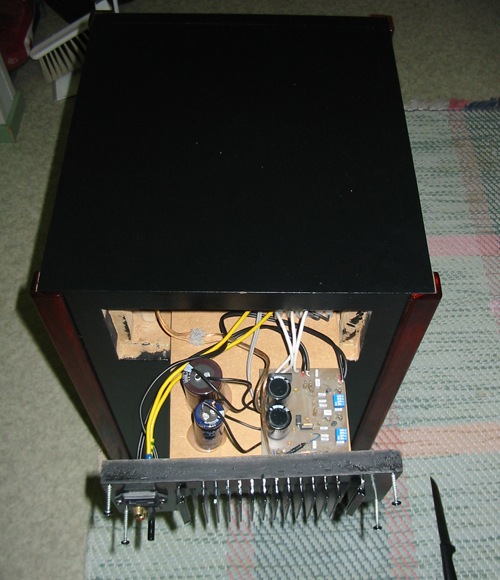

Kuva8: Loppullisessa sijoituksessa vahvistimeen pääsi käsiksi kotelon takaa.
Vuosien varrella tekemistäni elektroniikkaprojekteista tämä vahvistin on varmasti eniten käyttötunteja kerännyt projekti. Vahvistinta voin suositella kaikille rakentamisesta kiinnostuneille.
Katso Projektit sivultani myös DIY Subbari projektini.
